Конструктор плана эвакуации 300х400 мм

Конструктор плана эвакуации 300х400 мм для самостоятельного, своими руками, изготовления.

500 руб.

Купить


Описание

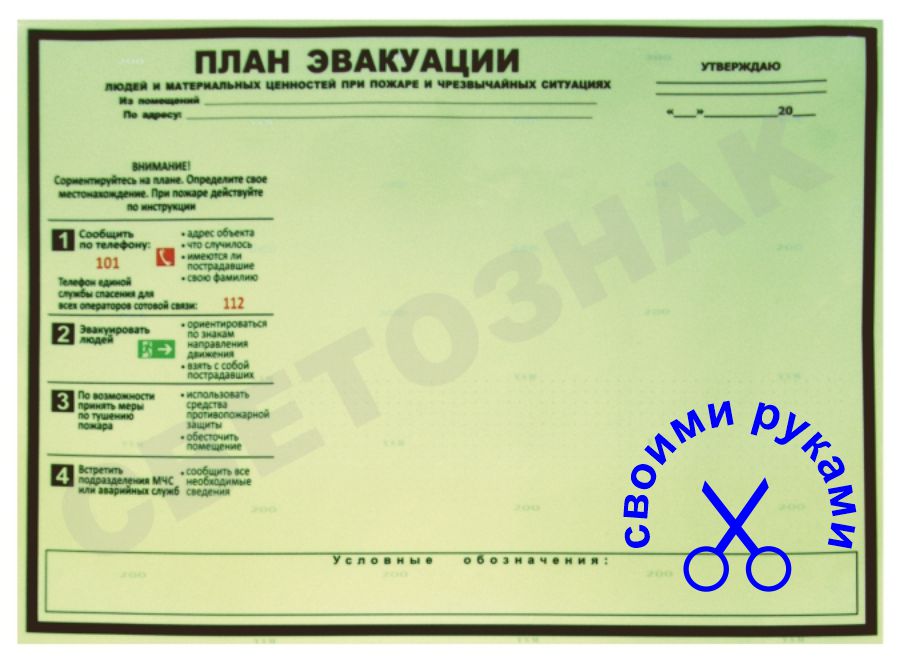

Комплект для изготовления плана эвакуации 300х400 мм: шаблон-основа плана эвакуации 300х400 мм на фотолюминесцентной пленке и набор элементов на прозрачной пленке. Фотолюминесцентная пленка соответствует требованиям ГОСТ Р 12.2.143-2009.

Конструктор плана эвакуации

Изготовление плана эвакуации самостоятельно, своими руками без использования компьютера!


Даже если у вас нет опыта в создании плана эвакуации и вы делаете его впервые, то с помощью данного конструктора, который уже по максимуму наполнен информацией, необходимой для плана эвакуации, и нашей инструкции, вы абсолютно точно справитесь с этой задачей. Дополнительно вам потребуется лишь маркер черного цвета.

Нельзя сказать, что все сделать получится быстро и легко — некоторые усилия приложить придется, но это ничто по сравнению с тем, сколько труда бы это потребовало, если бы вы стали создавать его самостоятельно в графической программе, потом готовить к печати по требованию типографии, отправлять на печать и ждать готовности. У нас можно распечатать с готового электронного макета план эвакуации, но сделать его через данный конструктор намного проще, особенно если планировка помещения несложная, а времени до проверки пожарной инспекцией остается мало.

Чтобы создать план эвакуации на нашем шаблоне, воспользуйтесь приведенной ниже инструкцией.

Этапы создания плана эвакуации с помощью конструктора


1. Необходимо подготовить планировку помещения (план БТИ), для которого делается план эвакуации.

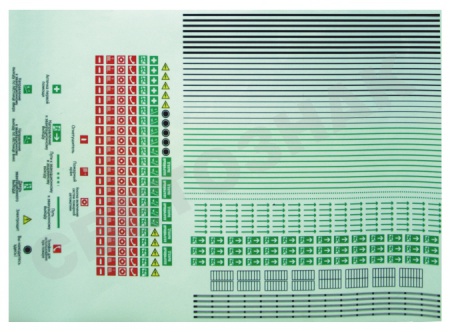

2. Используя элементы из конструктора, распечатанные на прозрачной пленке, последовательно разместить их в соответствующих местах шаблона, распечатанного на фотолюминесцентной пленке:

— С помощью черных полос воспроизвести планировку помещения на свободном поле шаблона плана эвакуации. Делать это нужно схематично, не обязательно в масштабе, т.е. не нужно придерживаться точных пропорций, главное нанести все необходимые части плана БТИ. Как вариант — контур можно нанести на шаблон с помощью маркера черного цвета.

— Определить расположение и указать с помощью соответствующих знаков все эвакуационные и/или аварийные выходы.

— Указать пути эвакуации с помощью зеленых полос на прозрачной пленке, ведущих к эвакуационным выходам.

— Разместить знаки, обозначающие средства противопожарной защиты, в местах фактического расположения соответствующих средств в помещении.

— В условных обозначениях расположить те знаки, которые были отмечены на схеме эвакуации, предварительно их равномерно распределив в нижнем поле.

— Определить, где в помещении будет висеть план эвакуации, найти это место на схеме и отметить черной точкой. В условных обозначениях это точка «Вы находитесь здесь».

3. Маркером черного цвета сделать надписи: в заголовке название и адрес помещения, в верхнем правом углу ФИО руководителя, утверждающего план эвакуации.

Ориентироваться при наклеивании можно на графическую сетку, которая напечатана на свободном поле шаблона.
Если не получилось с первого раза наклеить элемент ровно, то его можно переклеить.

Для того, чтобы разместить готовый план эвакуации на стене, можно использовать рамку.
