«Применение оборудования для экстренного удаления агрессивных химических веществ», продолжение, Охрана труда и социальное страхование, 2022 г., №1*
Генеральный директор ООО «Светознак» Горин В.А.
*Окончание. Начало см. в № 12 журнала за 2021 г.
В № 12 журнала «Охрана труда и социальное страхование» за 2021 г. эксперт ГОСТ Р в ISO/TC 145/SC2, генеральный директор ООО «Светознак» В.А. ГОРИН рассказал о пробелах в нормативной базе по применению аварийных душей, фонтанов и душевых кабин. Отсутствие норм сдерживает применение указанного оборудования на предприятиях различных отраслей экономики. Сегодня автор продолжает знакомить читателей с этими видами оборудования, которые уже нашли применение на практике и положительно зарекомендовали себя в условиях аварийной ситуации, обусловленной попаданием агрессивных веществ на кожные покровы тела и слизистые оболочки глаз работников.
ЗНАКИ БЕЗОПАСНОСТИ И СИГНАЛЬНАЯ РАЗМЕТКА
Зона размещения аварийного душа, аварийного фонтана или аварийной душевой кабины и пути подхода к ним должны быть хорошо освещены.
В случае аварийного отключения электроосвещения или повреждения осветительных приборов обнаружить и использовать оборудование первой помощи по назначению станет затруднительно или невозможно. В связи с этим для обозначения местоположения и выполнения указаний по включению аварийного оборудования для экстренного смывания агрессивных химических веществ следует применять фотолюминесцентные знаки безопасности и сигнальную разметку.
Эти знаки и разметка должны быть выполнены в соответствии с требованиями ГОСТ Р 12.2.143-2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля» и ГОСТ 12.4.026- 2015 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».
В производственных помещениях среди множества оборудования, рабочего инструмента, оснастки, технологических трубопроводов и т.п. трудно быстро обнаружить, например, аварийный фонтан.
Знаки безопасности и сигнальная разметка гарантируют, что аварийные души, фонтаны и кабины можно будет легче визуализировать среди окружающих предметов, особенно пострадавшим, находящимся в стрессовом состоянии.
Для этой цели необходимо использовать основные, комбинированные и групповые знаки безопасности, в том числе напольные (рис. 13).
Рис. 13. Знаки безопасности для аварийных душей, фонтанов и кабин
Весь модельный ряд оборудования для экстренного смывания агрессивных химических веществ, изготавливаемый компанией «Светознак», имеет в комплекте поставки фотолюминесцентные знаки безопасности по указанию включения аварийных фонтанов и аварийных душей, а также соответствующие знаки медицинского и санитарного назначения для их идентификации в рабочей зоне в соответствии с требованиями ГОСТ 12.4.026-2015 и ГОСТ Р 12.2.143-2009.
На пути движения пострадавшего от рабочего места до аварийного душа, фонтана или кабины потребитель может дополнительно размещать основные знаки безопасности E02-01 «Направляющая стрелка» совместно со знаками EC 03, EC 04 и поясняющим текстом.
Учитывая, что путь движения пострадавшего от рабочего места до аварийного душа, фонтана или кабины должен быть свободен от препятствий, целесообразно размещать знак безопасности P15 «Запрещается загромождать проходы и (или) складировать».
Сигнальная разметка применяется с целью безопасности для обозначения порога на входном проеме, внешних габаритов аварийных душевых кабин и входит в комплект поставки. Сигнальная разметка может также располагаться на поверхности пола вокруг аварийного душа, фонтана или душевой кабины для обозначения прилегающей к аварийному душу, фонтану или кабине области, которая должна быть свободна от предметов, препятствующих использованию аварийного оборудования.
В качестве наилучшей практики мы рекомендуем использовать напольную ленту, чтобы четко очертить данную область.

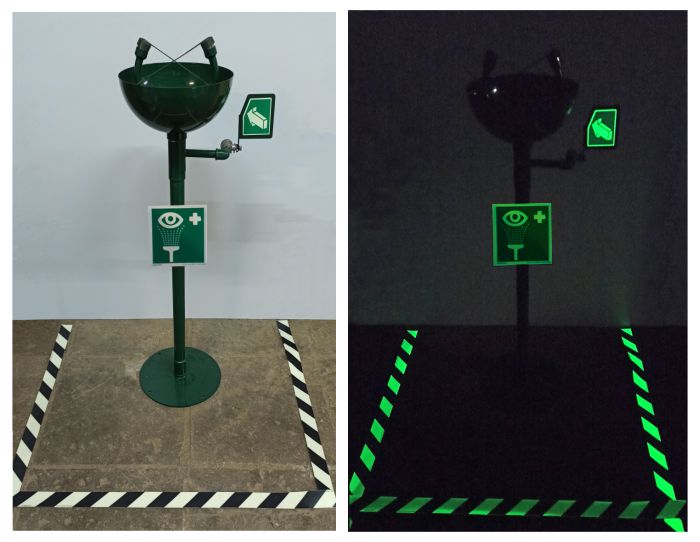

Образец сигнальной разметки аварийного фонтана показан на рис. 14.
Рис. 14. Сигнальная разметка аварийного фонтана
ОБОРУДОВАНИЕ
Аварийные душевые кабины
Аварийные душевые кабины подключаются к водопроводу или имеют в своем составе бак для аварийного запаса воды.

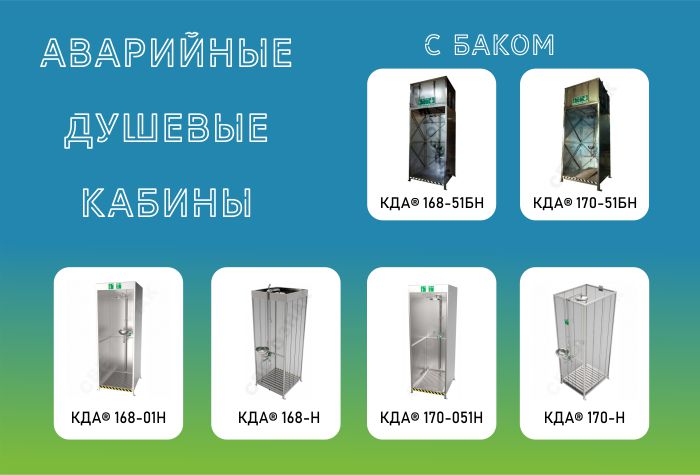

Рис. 15. Модельный ряд аварийных душевых кабин
Аварийные душевые кабины (рис. 15) состоят из каркаса, выполненного из профильных труб, внутри которого встроен аварийный комбинированный душ на основе модели ДФА 68-Н, а в верхней его части, при необходимости, размещается бак для аварийного запаса воды. Емкость бака, как правило, не менее 1200 л.
Боковые и задняя стенки кабины обшиты листами из нержавеющей стали (возможно исполнение стенок в виде полупрозрачных ПВХ-лент), не допускающими разбрызгивание воды и обеспечивающими ее стекание в душевой поддон для отвода в канализацию или в специальный отстойник.

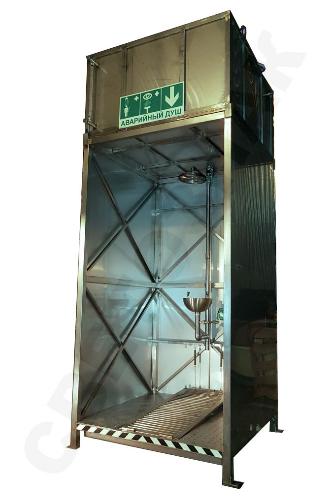

Рис. 16. Аварийная душевая кабина
В качестве примера на рис. 16 изображена аварийная душевая кабина с баком емкостью 1200 л.

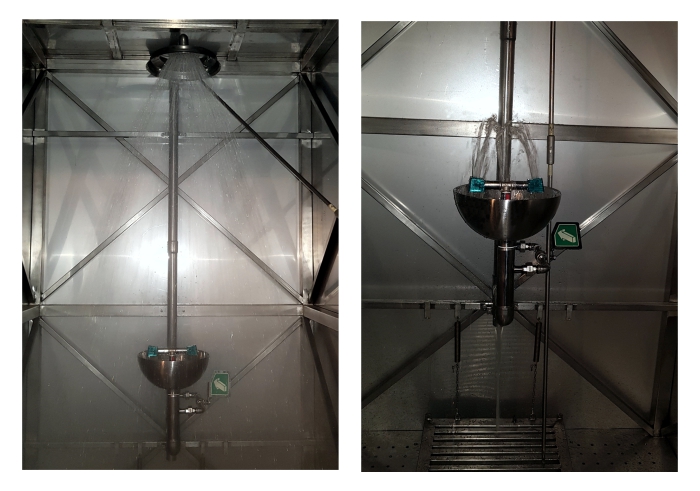

На рис. 17 показана внутренняя часть такой кабины с включенными аварийным душем и аварийным фонтаном.
Рис. 17. Функционирующий аварийный комбинированный душ в аварийной душевой кабине
Аварийные душевые кабины – оптимальный вариант оборудования для экстренного смывания агрессивных химических веществ.
Их использование обеспечивает следующие преимущества:
- защиту окружающей среды за счет обеспечения полного стекания загрязненной вредными веществами воды в поддон с последующим отводом в промышленную канализацию или специальный отстойник для утилизации;
- конфиденциальность (стенки кабины позволяют закрыть пострадавшего от посторонних взглядов при полном или частичном снятии загрязненной химическими веществами одежды);
- возможность подключения к водопроводу или размещения в верхней части кабины бака для аварийного запаса воды;
- применение различных устройств обогрева внутреннего пространства кабины в сочетании с современными теплоизоляционными материалами (дает возможность пользоваться аварийным душем и фонтаном при минусовых температурах в неотапливаемых помещениях и на открытом воздухе в комфортных условиях);
- дополнительную защиту от пыли и несанкционированного повреждения оборудования, размещенного внутри аварийного душа.
Рис. 18. Аварийная душевая кабина с дополнительными опциями при свете и в темноте
На рис. 18 изображена аварийная душевая кабина, подключаемая к водопроводу.
Стенки и каркас кабины, комбинированный аварийный душ, решетка поддона и душевой поддон выполнены из полированной нержавеющей стали.
Указанная кабина оснащена фотолюминесцентными знака ми и сигнальной разметкой в соответствии с требованиями ГОСТ 12.4.026-2015 и ГОСТ Р 12.2.143-2009. Фотолюминесцентные знаки и разметка позволяют увидеть кабину и воспользоваться ею даже в темноте, при отключенном освещении.
Место расположения кабины на производстве может быть дополнительно обозначено напольной фотолюминесцентной разметкой с использованием противоскользящей светящейся в темноте черно-желтой ленты. С помощью указанной ленты обозначается зона, свободная от загромождений, препятствующих доступу к аварийному душевому оборудованию.
Аварийная душевая кабина может иметь дополнительные опции (например, покраска в желтый сигнальный цвет, распашная дверь, зона для размещения чистой одежды).
Сигнальный желтый цвет позволяет лучше видеть кабину на фоне окружающих предметов при нормальном освещении, фотолюминесцентные знаки и разметка – при отключенном освещении в темноте.
Дверь дает возможность пострадавшему создать персональное пространство; зона внутри кабины для одежды со шторой позволяет заранее размещать чистую сухую одежду.
Рис. 19. Аварийная душевая кабина с полупрозрачными лентами ПВХ
На рис. 19 показана аварийная душевая кабина, стенки и входной проем которой выполнены из полупрозрачных лент ПВХ.
Преимущества ее применения: кабина имеет небольшой объем, но в то же время позволяет при необходимости получить свободный доступ не только пострадавшему, но и другим людям в случае, если пострадавшему необходима посторонняя помощь.
Ленты легко раздвинуть, что дает возможность помощникам оказывать помощь при входе пострадавшего в кабину и поддерживать его во время процедуры, помогая снять загрязненную одежду.
СНЯТИЕ ЗАГРЯЗНЕННОЙ ХИМИЧЕСКИМИ ВЕЩЕСТВАМИ ОДЕЖДЫ – ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ
Сразу после включения аварийного душа необходимо как можно быстрее снять загрязненную химическими веществами одежду, украшения и обувь, – на счету каждая секунда.
Не следует снимать загрязненную химическими веществами одежду через голову. Это позволит обезопасить незащищенную кожу головы и лица от дополнительных химических ожогов.
Снятие загрязненной химическими веществами одежды – неотъемлемая часть процесса полного смывания вредных веществ с кожных покровов. Сохранение здоровья и жизни важнее, чем чувство ложной скромности.
Конечно, есть категория людей, которые не станут раздеваться догола перед коллегами ни при каких обстоятельствах. Известны случаи, когда пострадавшие бежали в туалет и там пытались смыть опасные вещества.
Чтобы этого не происходило, следует использовать ширму или штору, специально предназначенные для применения совместно с аварийным душем.
Нужны также специальные ножницы, которыми безопасно для пострадавшего можно разрезать загрязненную опасными химическими вещества ми одежду, обувь и тем самым ускорить процесс раздевания.
Когда процесс смывания вредных веществ закончен, возникает вопрос, что надеть пострадавшему.
Удобнее всего иметь под рукой специальный комплект вещей, в состав которого входят изотермическое покрывало, бинт для наложения стерильной повязки на место химического ожога после смывания водой, одноразовая гигиенически чистая обувь, полотенце.
ОСНОВНЫЕ ПРАВИЛА РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ
Аварийные души, фонтаны и кабины должны быть установлены на одном этаже (уровне) с местом нахождения опасных веществ на расстоянии не более 16,8 м. Путь должен быть как можно более прямым и свободным от любых препятствий, в том числе ступенек. Если на пути находятся двери, то они должны открываться в направлении движения пострадавшего.
Требования по размещению называют «Правило 10 секунд», так как известно – если начать процесс промывания водой в течение 10 секунд после начала воздействия химически активного вещества, то можно успеть полностью его смыть и сохранить зрение и кожные покровы неповрежденными. Каждая секунда задержки после первых десяти приводит к более серьезным повреждениям тканей тела, глаз или кожных покровов.
Возможно, пострадавшего придется нести на руках, что замедлит время доступности.
Вместе с тем аварийный душ или аварийный фонтан не должен располагаться слишком близко к месту нахождения опасных веществ, чтобы стекающая на пол вода не вступила с ними в опасную химическую реакцию.
Распыляемая лейкой аварийного душа вода не должна контактировать с электроустановками, поэтому электроприборы не следует размещать в непосредственной близости от аварийного душа.
Запрещается располагать указанные устройства в помещениях, где применяют или хранят вещества, которые при контакте с водой разлагаются со взрывом или воспламеняются.
Если в питающей линии аварийного душа, фонтана или кабины установлена запорная арматура, например – для удобства технического обслуживания, – то должны быть приняты меры для предотвращения ее несанкционированного перекрытия путем снятия ручки запорного крана или его блокировки в открытом положении.
Визуализация – важный элемент обеспечения безопасности.
На пути к оборудованию первой помощи от места опасности и на самом оборудовании должны быть размещены знаки безопасности и сигнальная разметка в соответствии с требованиями ГОСТ 12.4.026 и ГОСТ Р 12.2.143. Область вокруг оборудования должна быть обозначена сигнальной разметкой и хорошо освещена, как указано выше.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура воды
Температура воды, используемой для смывания агрессивных химических веществ, согласно требованиям стандартов должна находиться в диапазоне 16–38 °C. Температура выше 38 °C вредна при смывании и может усилить химическое взаимодействие вредных веществ с кожей и глазами.
Следует также учитывать, что вода, подаваемая в аварийные души, фонтаны, кабины непосредственно из водопровода, может оказаться слишком холодной. Длительное время промывания холодной водой (ниже 16 °C) может вызвать переохлаждение.
Нахождение под холодным душем, как и промывание глаз холодной водой в течение требуемых 15 минут, выдержать нелегко. По этой причине пострадавший может прекратить процедуру смывания раньше требуемого времени и тем самым нанести вред своему здоровью.
Если в водопроводе имеется горячая вода, целесообразно установить на вход специальные смесители для аварийного душа или для аварийного фонтана, смешивающие холодную и горячую воду для получения требуемой температуры и обеспечивающие защиту от получения слишком горячей воды.
Использование обычных бытовых смесителей для этой цели не допускается.
Минимизация риска роста бактерий Legionella
При эксплуатации аварийных душей, фонтанов и душевых кабин крайне важно принимать меры для подавления роста различных видов микроорганизмов внутри труб оборудования и емкостей аварийного запаса воды, в том числе относящихся к роду Legionella.
Наличие этих микроорганизмов в воде подвергает пользователей риску заражения рядом респираторных инфекций, известных как легионеллез. В частности, к этой группе инфекций относится так называемая болезнь легионеров. Это потенциально смертельная для человека форма пневмонии.
Наиболее благоприятными для размножения бактерий в водной среде являются области, где вода застаивается или ее поток очень низкий.
Аварийные души, фонтаны и душевые кабины могут оставаться неиспользуемыми по своему назначению в течение длительного времени. При этом создаются условия для роста вышеуказанных бактерий.
Наличие коррозии в любом месте системы – особенно опасный фактор, так как железо является питательным веществом для названных бактерий.
Для минимизации роста бактерий в аварийных душах, фонтанах и душевых кабинах необходимо их еженедельное включение. Это является не только проверкой работоспособности оборудования первой помощи, но и хорошей профилактической мерой, препятствующей росту бактерий в трубах.
Тестирование
Внешний осмотр и тестирование аварийного душа, аварийного фонтана и аварийной душевой кабины, подключенных к водопроводу, должны проводиться не реже одного раза в неделю или перед выполнением задач с высоким риском.
Тестирование автономных аварийных душей, фонтанов и душевых кабин с баком аварийного запаса воды следует проводить не реже одного раза в неделю и дополнительно проверять на предмет необходимости замены или пополнения воды.
Замена воды должна проводиться в соответствии с инструкцией изготовителя, но не реже одного раза в 120 дней. В воду желательно добавлять водные консерванты для подавления роста бактерий.
При тестировании необходимо придерживаться следующего порядка действий:
- убедитесь, что путь к аварийному душу, фонтану или душевой кабине свободен от препятствий; если препятствия имеются, удалите их;
- активируйте аварийный душ или фонтан;
- убедитесь, что поток воды является непрерывным;
- при тестировании аварийных фонтанов убедитесь, что пылезащитные пластиковые колпачки правильно установлены, не повреждены, находятся в чистом состоянии и работают должным образом при активации;
- убедитесь, что аэраторы находятся в хорошем состоянии и не подвержены коррозии;
- аварийный душ, аварийный фонтан и аварийная душевая кабина используются нечасто, поэтому при тестировании оставляйте включенным аварийный душ или фонтан достаточно долго, чтобы ликвидировать застой воды в трубах и смыть вместе с водой бактерии, отложения и мелкий мусор, находящийся внутри труб. Промывайте оборудование до тех пор, пока вода не станет чистой.
Еженедельное тестирование аварийных душей, которые не имеют отвода воды в канализацию, вызывает определенные неудобства, так как вода льется на поверхность пола.

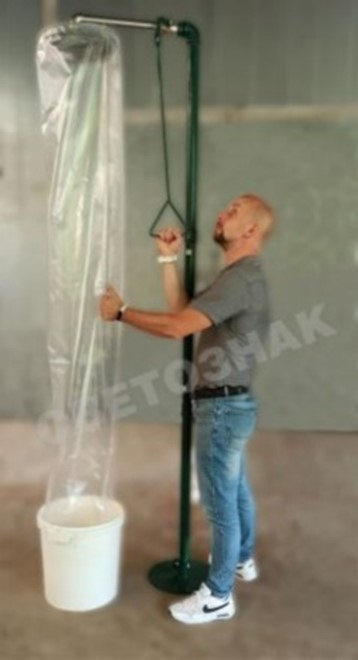

В этом случае рекомендуем использовать устройство тестирования аварийного душа ТАД31 (рис. 20), состоящее из обода с ручкой и рукава из полимерной пленки.
Рис. 20. Устройство тестирования аварийного душа ТАД-31
Это устройство обеспечивает слив воды из лейки аварийного душа в ведро или другую подходящую емкость.
О результатах проверки работоспособности необходимо сделать запись в журнале или заполнить специальную бирку проверки работоспособности (рис. 21).
Рис. 21. Бирка проверки работоспособности на аварийном фонтане
Бирка навешивается непосредственно на оборудование, поэтому отметки о проведении тестирования всегда доступны для персонала и контролирующих органов.
Уборка
Крайне важно, чтобы аварийные души, аварийные фонтаны для промывания глаз и аварийные душевые кабины содержались в чистоте. Это предотвратит накопление вредных, вызывающих инфекцию микробов на внешних поверхностях оборудования.
При очистке раковин аварийных фонтанов, леек аварийных душей, рычагов включения/выключения, других элементов и поверхностей аварийных душевых кабин необходимо использовать простой раствор мыла, другого бытового моющего средства и теплую воду. Раствор наносят на устройство мягкой губкой или тканью и затем смывают водой. При очистке внутренних поверхностей баков аварийного запаса воды и поддонов аварийных душевых кабин можно использовать мойки высокого давления.
Всегда предпочтительнее использовать аварийные души, аварийные фонтаны и аварийные душевые кабины, выполненные из нержавеющей стали. Известно, что нержавеющая сталь обладает не только антикоррозийными, но и повышенными гигиеническими свойствами.
ОБУЧЕНИЕ ПЕРСОНАЛА
В ст. 219 обновленного ТК РФ регулируются вопросы обучения по охране труда. В ней установлено, что обучение по охране труда – процесс получения работниками, в том числе руководителями организаций, а также работодателями – индивидуальными предпринимателями знаний, умений, навыков, позволяющих формировать и развивать необходимые компетенции с целью обеспечения безопасности труда, сохранения жизни и здоровья.
Обучение по охране труда предусматривает получение знаний, умений и навыков о ходе оказания первой помощи пострадавшим.
Это ставит на повестку дня вопрос о необходимости проведения инструктажа и обучения всех лиц, которые могут подвергаться воздействию опасных химических веществ.
В ходе инструктажей обучающихся информируют о местоположении и правильном использовании аварийного душа, фонтана, кабины.
Для обучения работников целесообразно использовать обучающие плакаты и стенды по применению аварийных душей и фонтанов; видеоинструкции, определяющие порядок основных действий, а также другие материалы. Необходимо предусмотреть проведение практических занятий.

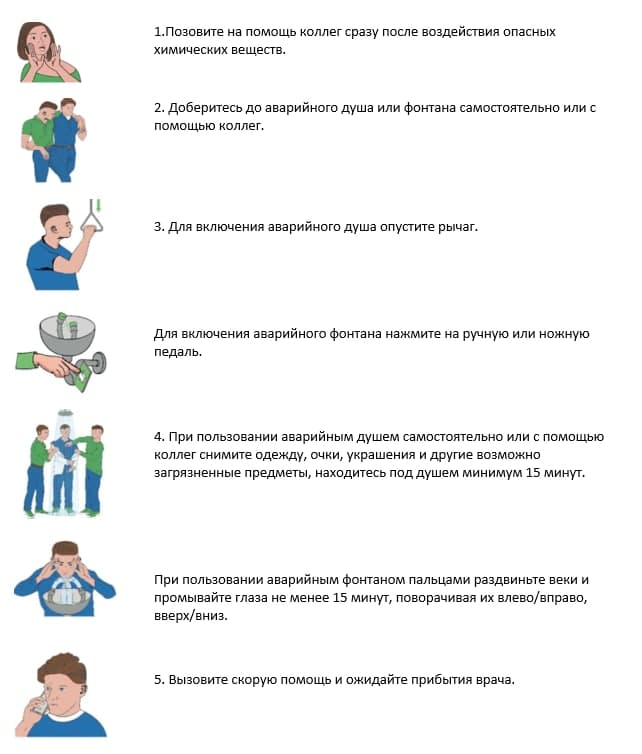

Рис. 22. Примерный порядок действий при контакте с опасными химическими веществами
На рис. 22 приведен примерный порядок действий при попадании опасных химических веществ в глаза или на кожные покровы пострадавшего работника. Этот порядок можно взять за основу при обучении.
Обучение следует проводить в кабинетах охраны труда, где удобно разместить образцы оборудования, стенды по обучению работе с аварийными душами и фонтанами и имеется возможность демонстрировать видеоматериалы. Плакаты следует размещать на рабочих местах, в непосредственной близости от оборудования.
На наш взгляд, информация об аварийных душах и фонтанах, размещенных на предприятии, должна обязательно содержаться в программах вводного, других видов инструктажа и в правилах по охране труда для работников тех профессий, которые могут контактировать с вредными химическими веществами.
РАСШИРЕНИЕ ОБЛАСТЕЙ ПРИМЕНЕНИЯ
Тенденции последнего времени по усилению защиты жизни и здоровья работающих и повышению эффективности охраны их труда предполагают размещение аварийных душей, аварийных фонтанов и душевых кабин не только в зонах с химической опасностью, но и в зонах с биологической опасностью (дрожжи, растения и др.).
Названное оборудование для оказания первой помощи также размещают в производственных помещениях и цехах с технологическими процессами дробления, измельчения, истирания, транспортирования сырья и материалов, где в воздух рабочей зоны выделяется большое количество пыли, в том числе мелкодисперсной (например, древесная и другие виды пыли, гипс, цемент, песок, металлическая стружка, иные мелкие частицы и т.п.).
Производимые компанией «Светознак» аварийные фонтаны, аварийные души и аварийные душевые кабины соответствуют требованиям российских нормативных документов, требованиям стандарта ANSI Z358.1 и норм Европейского Союза EN 15154-1, EN 15154-2. Система менеджмента качества компании соответствует требованиям ГОСТ ИСО 9001-2015 (ISO 9001:2015), что подтверждено сертификатами.
В статье представлен широкий модельный ряд оборудования первой помощи для экстренного смывания агрессивных химических веществ. Оборудование производится компанией в соответствии с разработанными и утвержденными в установленном порядке техническими условиями. При необходимости, исходя из условий технологического процесса и применяемого на предприятии оборудования, аварийный душ или аварийный фонтан может быть изготовлен по индивидуальному заказу.
Большое внимание уделяется созданию благоприятных условий на рабочих местах, где работают инвалиды и лица с ограниченными возможностями.
В компании учли требования нового документа – СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 30.12.20 № 904/пр; введены в действие с 01.07.21).
Конструкция аварийных душей, фонтанов и душевых кабин может быть изменена для обеспечения возможности их применения людьми с ограниченными возможностями, в частности – находящимися в инвалидных колясках. Им, например, может понадобиться рычаг включения аварийного душа на более низком уровне. Леворуким удобнее пользоваться левой рукой, чем правой, и т.д.
***
В завершение хотелось подчеркнуть, что в компании постоянно работают над совершенствованием оборудования для экстренного смывания опасных химических веществ.
Специалисты проектных организаций и различных предприятий высказывают свои рекомендации и пожелания. Очень надеемся, что читатели журнала «Охрана труда и социальное страхование» не останутся в стороне и выскажут свои предложения по улучшению конструкции и ассортимента аварийных душей, аварийных фонтанов и аварийных душевых кабин.
У нас общие задачи – оказать помощь работникам, обеспечить защиту от потери зрения и тяжелых травм при химических ожогах, которые они могут получить при исполнении трудовых обязанностей.
