Особенности создания проекта фотолюминесцентной эвакуационной системы

Одно из направлений обеспечения безопасности людей на объектах — уменьшение последствий возможной опасности. Вероятность быстро найти выход и выжить в чрезвычайной ситуации значительно выше в зданиях, оснащенных фотолюминесцентной эвакуационной системой (ФЭС), состоящей из светящихся в темноте элементов: фотолюминесцентных знаков, направляющих линий, разметки на полу, накладок на ступени и перила лестниц.

Процесс оснащения объекта ФЭС предваряется подбором необходимых элементов и расчетом их количества, и завершается монтажом системы. Для составления спецификации и получения рекомендаций по монтажу служит эскизный проект.
Разработать эскизный проект можно для оснащения ФЭС объекта любого назначения: офисного или промышленного здания, учреждения, кинотеатра, клуба, торгового центра, парковки и даже транспортного средства.

Что включает в себя эскизный проект ФЭС?

Содержание проекта ФЭС:
— пояснительная записка;
— спецификация;
— стоимость элементов;
— инструкции по монтажу.
Рассмотрим подробнее каждый раздел проекта.

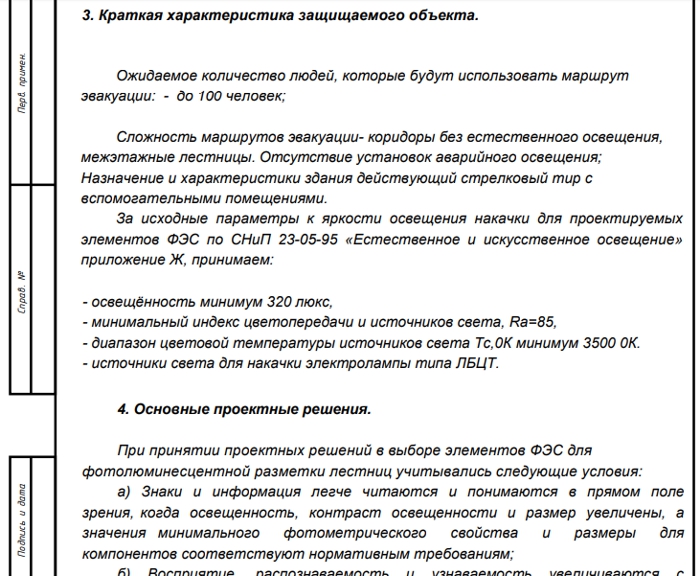

Пояснительная записка включает основные сведения об объекте, имеющие значение при эвакуации.

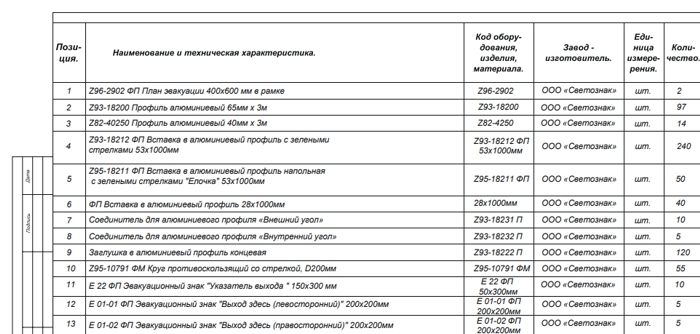

Спецификация содержит наименования фотолюминесцентных элементов в тех или иных сочетаниях, применяющихся с целью обозначения важных для эвакуации мест объекта, расположенных на всей протяженности путей эвакуационных выходов: перила и ступени лестниц, двери, стены и пол путей коридоров, пожарное оборудование, препятствия. Также в спецификации дано рассчитанное на объект количество каждого наименования элемента и стоимость.

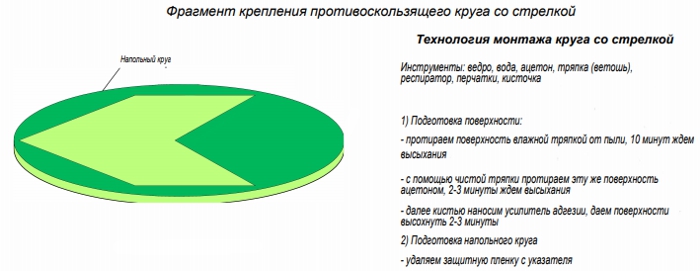

Рекомендации по монтажу учитывают все требования стандартов к расположению и применению фотолюминесцентных элементов. А также особенности самых элементов и мест, куда они будут монтироваться.

Процесс разработки проекта ФЭС

Проектирование строится на следующих принципах:

• Определяется каждая дверь выхода вдоль пути эвакуации вплоть до выхода из здания.

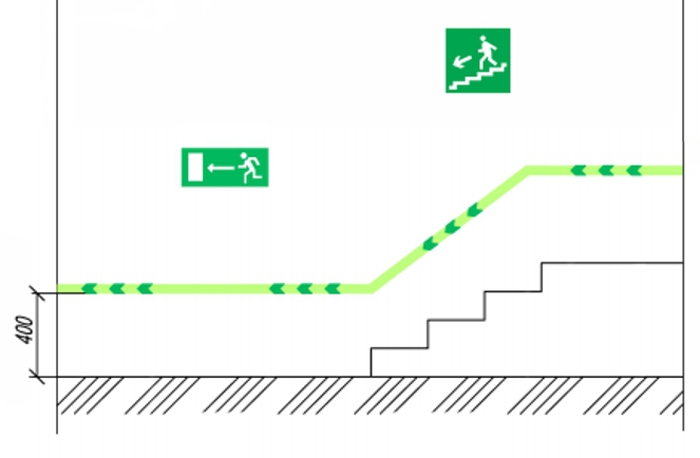

• Людские потоки направляются к этим выходам с использованием непрерывной световой разметки вместе с устанавливаемыми знаками.
• Подчеркиваются изменения уровня, например, на лестнице.
• Подчеркиваются опасности на пути, например, выступающие углы или другие препятствия.
• Указывается расположение пунктов противопожарного оборудования и пунктов вызова пожарной охраны.

Фотолюминесцентная эвакуационная система проектируется на основании данных, полученных от заказчика, в первую очередь это план БТИ, а также в некоторых случаях по итогам выезда и работы на месте. Сложность проектирования зависит от протяженности и характерных особенностей маршрута к эвакуационному выходу.
Готовый эскизный проект высылается заказчику.

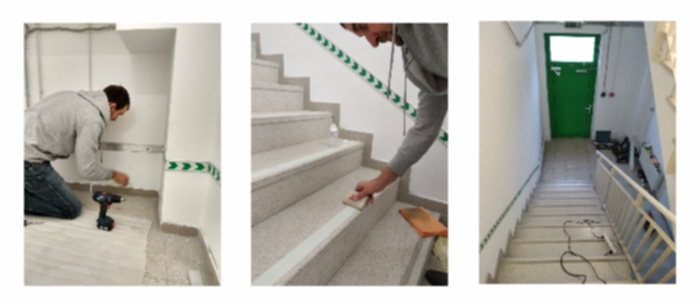

Результатом проектирования должна стать установленная фотолюминесцентная эвакуационная система. Поэтому помимо получения эскизного проекта, нужно изготовить необходимое количество фотолюминесцентных элементов и произвести монтаж ФЭС. Монтаж ФЭС не требует специальных знаний и высокой квалификации работников, поэтому провести его можно своими силами.

К какой компании обратиться для разработки проекта ФЭС?
Очевидно, что лучше обратиться к той компании, которая имеет соответствующий опыт в том числе и в производстве фотолюминесцентных элементов.

Сотрудники ООО «Светознак» имеют многолетний опыт работы, так как начинали свою деятельность в этой области со времен становления концепции ФЭС в России. Нашими специалистами в 1998 году был впервые в России оснащен объект фотолюминесцентной эвакуационной системой, это было промышленное здание ОАО «ЮКАР-ГРАФИТ» в городе Вязьма, там были оборудованы элементами ФЭС коридор 2 этажа и лестница заводоуправления, чуть позже был оснащен производственный цех предприятия.

Поскольку на тот момент не существовало национальных стандартов, регулирующих порядок создания ФЭС, за основу при разработке и монтаже был взят немецкий стандарт DIN 67510, который впоследствии лег в основу многих национальных стандартов стран и в том числе ГОСТ Р 12.2.143—2002.
По результатам этой работы по заказу и при финансовой поддержке Министерства Труда и Социальной Защиты РФ была проведена съемка обучающего видеофильма о функционировании установленной системы.

На сегодняшний момент компания «Светознак» разрабатывает проекты ФЭС, осуществляет поставку и монтаж фотолюминесцентных элементов.

Все изменения в нормативных требованиях стандартов своевременно находят отражение в технических проектных решениях.

Чтобы способствовать возможности успешной эвакуации любой владелец объекта может легко решить вопрос установки фотолюминесцентных элементов без больших вложений и предварительной работы, после получения эскизного проекта. Для запуска его в работу нужно всего лишь отправить запрос и приложить план БТИ.

Уточнить подробности заказа эскизного проекта ФЭС можно здесь
