Элементы ФЭС

Элементы фотолюминесцентной эвакуационной системы (ФЭС) применяются для реализации комплексного подхода в ориентировании людей при эвакуации из зданий и транспортных средств в условиях ограниченной видимости или в полной темноте.

Маркировка эвакуационных путей к выходу фотолюминесцентными элементами, светящимися в темноте – относительно новая, но уже снискавшая популярность практика повышения безопасности людей в зданиях и сооружениях.

Фотолюминесцентные элементы рассчитаны на широкий круг областей применения, включая промышленные и офисные здания, а также морские, наземные и воздушные транспортные средства.

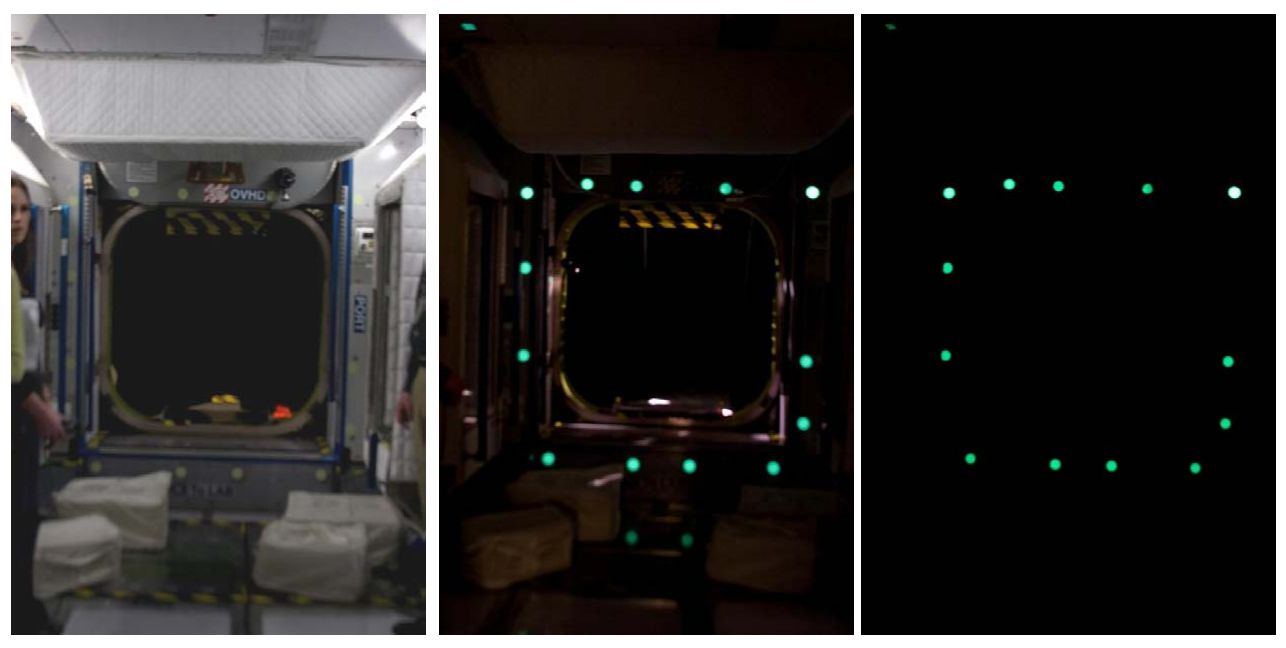

Элементы ФЭС используются в том числе и на Международной космической станции.

Светящиеся в темноте фотолюминесцентные материалы, предназначенные для создания элементов ФЭС, полностью безопасны для человека: не содержат фосфора, нетоксичны и нерадиоактивны.

Подробнее с принципом фотолюминесценции можно ознакомиться в ролике.

Требования к элементам ФЭС

Требования к применению фотолюминесцентных элементов закреплены в государственном стандарте ГОСТ Р 12.2.143—2009 «Системы фотолюминесцентные эвакуационные» с изменениями №1 от 2012 года, для многофункциональных высотных зданий и комплексов действуют строительные правила и постановления региональных правительственных органов.

Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» для обеспечения безопасной эвакуации людей в ряде других действий, обязательных к исполнению, предписывает организацию оповещения и управления движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения).

Для реализации исполнения этого требования необходимо предусмотреть размещение и обеспечение освещения знаков пожарной безопасности на путях эвакуации в течение нормативного времени.

На путях эвакуации должны располагаться светящиеся знаки, направляющие линии, линейная, сигнальная разметка, планы эвакуации.

Все светящиеся в темноте элементы, изготовленные из фотолюминесцентных материалов, спроектированные и смонтированные как непрерывная полоса пути эвакуации из любой точки одного объекта, где это обосновано расчетом пожарного риска, составляют фотолюминесцентную эвакуационную систему (ФЭС).

По требования ГОСТ фотолюминесцентные элементы должны иметь следующие показатели:

• яркость свечения через 10/60 минут >= 200/25 мкд/м2;
• длительность послесвечения >= 1440 минут;
• показатели пожарной опасности:
• — B2 — группа воспламеняемости;
• — 25% — кислородный индекс;
• — Г2 — группа горючести;
• — Д2 — группа дымообразующей способности;
• — Т2 — группа по токсичности продуктов горения.

Применение элементов ФЭС

Объекты, для которых разрабатываются проекты и осуществляется монтаж элементов ФЭС, имеют различное предназначение: это промышленные здания, здания государственных учреждений, складские помещения, морские суда, музеи, транспортные средства, концертные залы и торговые центры.

Элементы ФЭС универсальны для применения в любых зданиях, сооружениях и средствах транспорта.

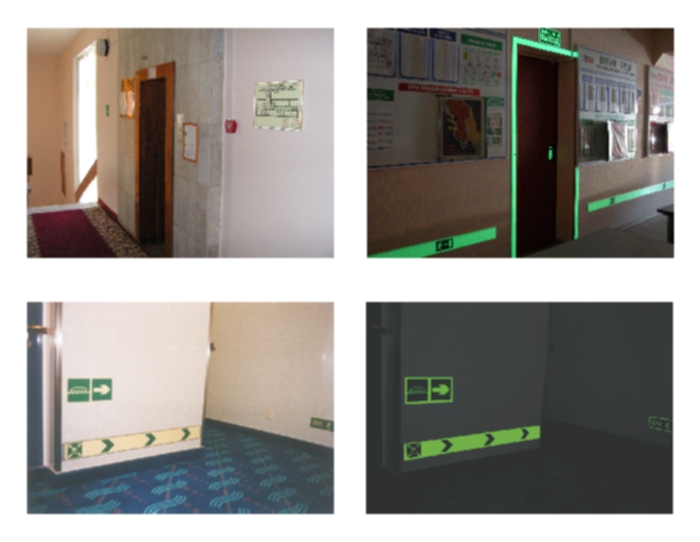

По виду исполнения принята следующая классификация элементов ФЭС: знаки, разметка и преобразователи света.

К знакам относят знаки безопасности, символы ИМО, таблички, стрелки, планы эвакуации, ярлыки, маркировку. К разметке в составе ФЭС относят линейные, плоские и объемные изделия (фигуры), указатели напольной разметки, выполненные с применением фотолюминесцентных материалов и предназначенные для обеспечения визуализации путей эвакуации.

К преобразователям света в составе ФЭС относят экраны светового фона — плоские и объемные изделия с фотолюминесцентной поверхностью.

Создаваемые из фотолюминесцентных материалов элементы ФЭС обозначают эвакуационные пути и объекты, тем самым позволяют легко ориентироваться при эвакуации.

Эффективность применения ФЭС

Эффективность применения ФЭС была выявлена в исследованиях рядом международных организаций. В частности, Национальным исследовательским комитетом Канады были опубликованы результаты проведенного эксперимента по замеру скорости эвакуации посетителей из административного здания.

В 4 идентичных лестничных клетках были установлены различные условия: в первой было полное освещение, во второй было уменьшено освещение, в третьей, оснащенной элементами ФЭС было уменьшено освещение, в четвертой, оснащенной фотолюминесцентной системой полностью отсутствовало освещение в момент проведения эксперимента.

Для чистоты эксперимента посетители не были проинформированы о его проведении.

Запись с видеокамер показала аналогичную скорость движения при всех четырех способах эвакуации.

В ходе предшествовавшего проведению описанного эксперимента интервьюирования эвакуированных при пожарах были зафиксированы частые жалобы на полное отсутствие видимости путей эвакуации: даже если аварийное освещение работало, светильники были плохо различимы на большой высоте — на потолке или наверху стен — в застилающем их дыме.

Исследование показало, что эвакуация из объекта, оснащенного ФЭС, проходит ровно столько же в полной темноте, как при освещении.

Стоит ли напоминать, что в чрезвычайной ситуации важна каждая секунда. А полное отсутствие света при использовании фотолюминесцентной эвакуационной системы не повлияло на увеличение времени эвакуации.

Из эвакуированных, которые спустились по фотолюминесцентной лестнице без какого-либо другого освещения, 70% дали положительную оценку системы. Одна треть эвакуированных по этой лестничной клетке имели некоторые критические замечания, которые можно было бы смягчить, добавив больше фотолюминесцентных элементов или увеличив яркость материала. Стоит уточнить, что исследование проводилось в начале века в Канаде.

На протяжении последующих нескольких лет фотолюминесцентные эвакуационные системы были улучшены настолько, что стали повсеместно использоваться для оснащения маршрутов эвакуации в гостиницах, больницах, торгово-развлекательных центрах, подземных транспортных системах в качестве вспомогательного оборудования к аварийному освещению, а иногда и как его альтернатива.

Применяемые сегодня в России фотолюминесцентные материалы, соответствующие требованиям действующего государственного стандарта, имеют достаточно высокую яркость свечения, соответствующие показатели были указаны выше.

Одно из преимуществ ФЭС в том, что это децентрализованная система, она будет работать, если сохраняется главное условие — возможность реализации протяженной световой разметки на путях эвакуации с равномерным распределением яркости по площади (длине) элемента. Каждые из ее элементов при необходимости легко заменяемы.
